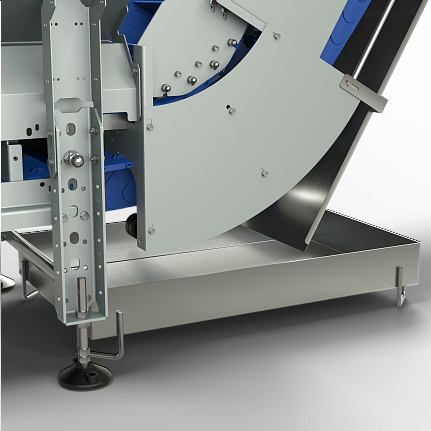

Z-образный ленточный транспортёр

Подача продукта на высокий дозатор упаковочного комплекса

Z-образный ленточный транспортёр используется для подачи продукта на дозатор упаковочного комплекса. Оборудование устанавливается перед дозирующей системой и помогает поддерживать стабильную загрузку продукта на фасовочном или упаковочном участке.

Z-образная компоновка позволяет поднять продукт из нижней загрузочной зоны на большую высоту при компактном размещении транспортёра относительно упаковочной машины. Такое решение применяется там, где дозатор расположен выше стандартного уровня подачи.

Ленточная подача расширяет диапазон продуктов по сравнению с ковшовой схемой. Транспортёр подходит для крупноштучных изделий, мелкофракционных продуктов и отдельных видов хрупкой продукции, если продукт стабильно перемещается по ленте и сохраняет товарный вид.

Роль в линии: принять продукт из загрузочного бункера, поднять его на рабочую высоту и передать на дозатор упаковочного комплекса.

Когда выбирают Z-образную ленточную схему

Z-образный ленточный транспортёр выбирают для линий, где нужно подать продукт на высокий дозатор и при этом сохранить компактную компоновку участка. Конструкция объединяет нижнюю загрузочную зону, вертикальный подъём и верхнюю выгрузку продукта в дозатор.

Такая схема особенно востребована при работе с мультиголовочными дозаторами, которые размещаются над вертикальными упаковочными машинами. Также транспортёр может использоваться с некоторыми объёмными дозаторами, если высота подачи, производительность и свойства продукта соответствуют задаче.

При подборе учитываются высота дозатора, направление подачи, доступная производственная площадь, требуемая производительность и удобство обслуживания загрузочной зоны.

Практическая выгода: Z-образная схема помогает подать продукт на высокий дозатор и сохранить удобную компоновку упаковочного комплекса.

Чем ленточный транспортёр отличается от ковшового

В ленточном транспортёре продукт перемещается по ленте, а не отдельными ковшами. Это помогает организовать более непрерывную подачу и работать с продуктами, которые неудобно перемещать ковшовым механизмом.

Лента подходит для крупноштучных изделий, например баранок, и для мелкофракционных продуктов, например сахара. Для таких продуктов ленточная схема может быть удобнее, чем пересыпание по ковшам.

Ленточные транспортёры также отличаются более низким уровнем шума и высокой производительностью на задачах, где продукт хорошо перемещается по ленте.

Для каких дозаторов подходит

Z-образный ленточный транспортёр применяется с высокими дозаторами в составе упаковочного комплекса. Конфигурация подбирается под высоту подачи, свойства продукта, производительность линии и расположение оборудования на участке.

• мультиголовочные дозаторы;
• отдельные виды объёмных дозаторов;
• дозирующие системы в составе вертикальных упаковочных машин;
• упаковочные комплексы с высокой точкой загрузки дозатора;
• линии, где требуется Z-образная подача продукта из нижней загрузочной зоны.

Для подбора транспортёра учитываются высота подачи, объём загрузочного бункера, свойства продукта, допустимая скорость перемещения и требования к материалу исполнения.

Работа с крупными и мелкофракционными продуктами

Z-образный ленточный транспортёр подходит для подачи крупноштучных изделий, мелкофракционных продуктов и отдельных видов хрупкой продукции.

Для стандартных задач применяется вибробункер объёмом 160 л. Для хрупких продуктов может использоваться вибробункер 120 л, который помогает аккуратнее организовать подачу продукции на ленту.

Перед подбором оборудования рекомендуется проверить продукт на стабильность подачи, склонность к просыпанию, зависанию, налипанию, крошению и сохранение товарного вида после перемещения.

Параметры подбора: размер продукта, фракция, насыпная плотность, хрупкость, требуемая высота подачи, производительность дозатора и компоновка упаковочного участка.

Исполнение транспортёра

Z-образный ленточный транспортёр может быть выполнен в крашеном или нержавеющем исполнении. Выбор материала зависит от продукта, санитарных требований, условий эксплуатации и требований производственного участка.

Для пищевых производств и участков с повышенными требованиями к санитарной обработке может рассматриваться нержавеющее исполнение. Для менее требовательных условий эксплуатации может применяться крашеный металл.

В качестве дополнительных решений могут использоваться верхний кожух, поддон, стандартный вибробункер или вибробункер для хрупких продуктов.

Принцип работы

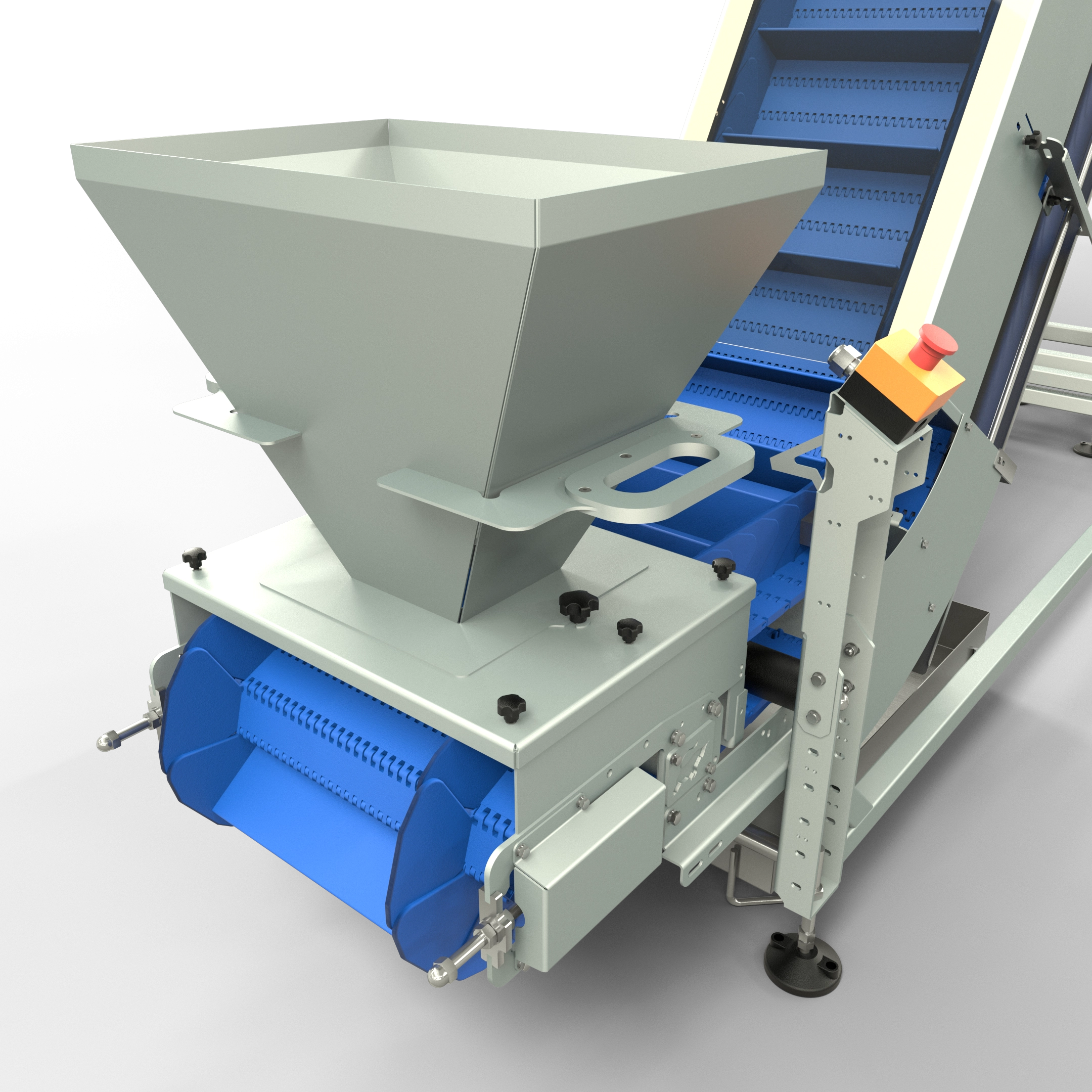

Продукт загружается в вибробункер, откуда равномерно подаётся на ленту транспортёра. Лента перемещает продукт по Z-образной траектории: от нижней загрузочной зоны через подъём к зоне выгрузки на дозатор.

Такая схема помогает синхронизировать подачу продукта с работой дозатора и упаковочной машины. Скорость и конфигурация подбираются под требуемую производительность комплекса и свойства продукта.

Максимальная высота подачи продукта составляет до 3600 мм. Кинематическая производительность — до 60 л/мин. Подключение — 220 В, 50 Гц. Установленная мощность — 0,75 кВт.

Практическая выгода: транспортёр снижает ручную загрузку дозатора и помогает поддерживать равномерную подачу продукта на упаковочном участке.

Интеграция в упаковочную линию

Z-образный ленточный транспортёр может устанавливаться перед дозирующим оборудованием в составе вертикальных упаковочных машин и фасовочно- упаковочных комплексов.

Оборудование подбирается с учётом высоты дозатора, расположения загрузочной зоны, направления подачи продукта, доступной производственной площади и требований к обслуживанию.

Транспортёр может использоваться вместе с дозирующим оборудованием , мультиголовочными дозаторами и вертикальными упаковочными машинами для сыпучих продуктов .

Рекомендуемая логика выбора: определить продукт, требуемую производительность, высоту подачи, тип дозатора, материал исполнения и дополнительные опции транспортёра.
