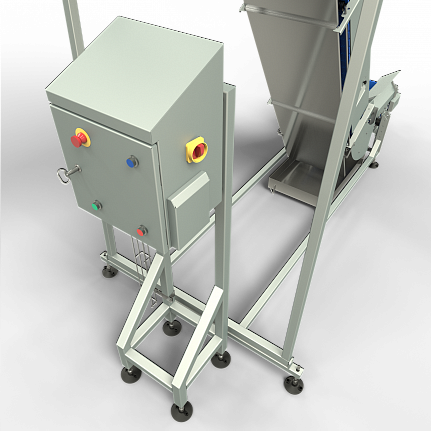

Z-образный ковшовый транспортёр

Подача продукта на высокий дозатор упаковочного комплекса

Z-образный ковшовый транспортёр используется для подачи продукта на дозатор упаковочного комплекса. Оборудование устанавливается перед дозирующей системой и помогает поддерживать стабильную загрузку продукта на фасовочном или упаковочном участке.

Z-образная компоновка позволяет организовать подъём продукта на большую высоту при компактном размещении транспортёра относительно упаковочной машины и дозатора. Такая схема особенно востребована при работе с мультиголовочными дозаторами, которые располагаются выше стандартных весовых или объёмных дозаторов.

Транспортёр применяется в составе упаковочных комплексов для сыпучих, мелкоштучных и хрупких продуктов, если продукт подходит для перемещения ковшовым механизмом и сохраняет товарный вид при подаче.

Роль в линии: принять продукт из загрузочного бункера, поднять его на рабочую высоту и передать на дозатор упаковочного комплекса.

Когда выбирают Z-образную схему подачи

Z-образный ковшовый транспортёр выбирают для линий, где требуется подача продукта на высокий уровень без чрезмерного увеличения длины подающего участка. Конструкция помогает разместить загрузочную зону, вертикальный подъём и выгрузку продукта в рамках одной компактной схемы.

Такая компоновка подходит для упаковочных комплексов с мультиголовочными дозаторами, где продукт должен подаваться в верхнюю часть дозирующей системы. Также транспортёр может применяться с некоторыми объёмными дозаторами, если высота подачи и свойства продукта соответствуют задаче.

При выборе Z-образного транспортёра учитываются высота дозатора, направление подачи, доступная производственная площадь, требуемая производительность и удобство обслуживания загрузочной зоны.

Практическая выгода: Z-образная схема помогает подать продукт на высокий дозатор и сохранить компактную компоновку упаковочного участка.

Для каких дозаторов подходит

Z-образный ковшовый транспортёр применяется с высокими дозаторами в составе упаковочного комплекса. Конфигурация подбирается под высоту подачи, тип продукта, производительность линии и расположение оборудования на участке.

• мультиголовочные дозаторы;
• отдельные виды объёмных дозаторов;
• дозирующие системы в составе вертикальных упаковочных машин;
• упаковочные комплексы с высокой точкой загрузки дозатора;
• линии, где требуется Z-образная подача продукта из нижней загрузочной зоны.

Для подбора транспортёра учитываются высота подачи, объём загрузочного бункера, свойства продукта, допустимая скорость перемещения и требования к материалу исполнения.

Работа с сыпучими и хрупкими продуктами

Оборудование может использоваться для подачи сыпучих, мелкоштучных и отдельных видов хрупких продуктов, которые подходят для транспортировки ковшами.

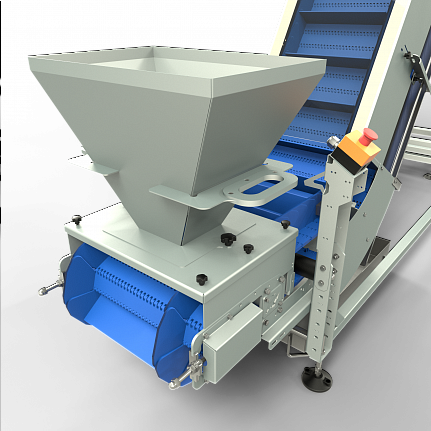

Для стандартных задач применяется вибробункер объёмом 160 л. Для хрупких продуктов может использоваться вибробункер 120 л, который помогает аккуратнее организовать подачу продукции на ковшовый механизм.

Перед подбором оборудования рекомендуется проверить продукт на стабильность подачи, склонность к крошению, слипанию, зависанию в бункере и сохранение товарного вида после перемещения.

Параметры подбора: тип продукта, фракция, насыпная плотность, хрупкость, требуемая высота подачи, производительность дозатора и компоновка упаковочного участка.

Исполнение транспортёра

Z-образный ковшовый транспортёр может быть выполнен в крашеном или нержавеющем исполнении. Выбор материала зависит от продукта, санитарных требований, условий эксплуатации и требований производственного участка.

Для пищевых производств и участков с повышенными требованиями к санитарной обработке может рассматриваться нержавеющее исполнение. Для менее требовательных условий эксплуатации может применяться крашеный металл.

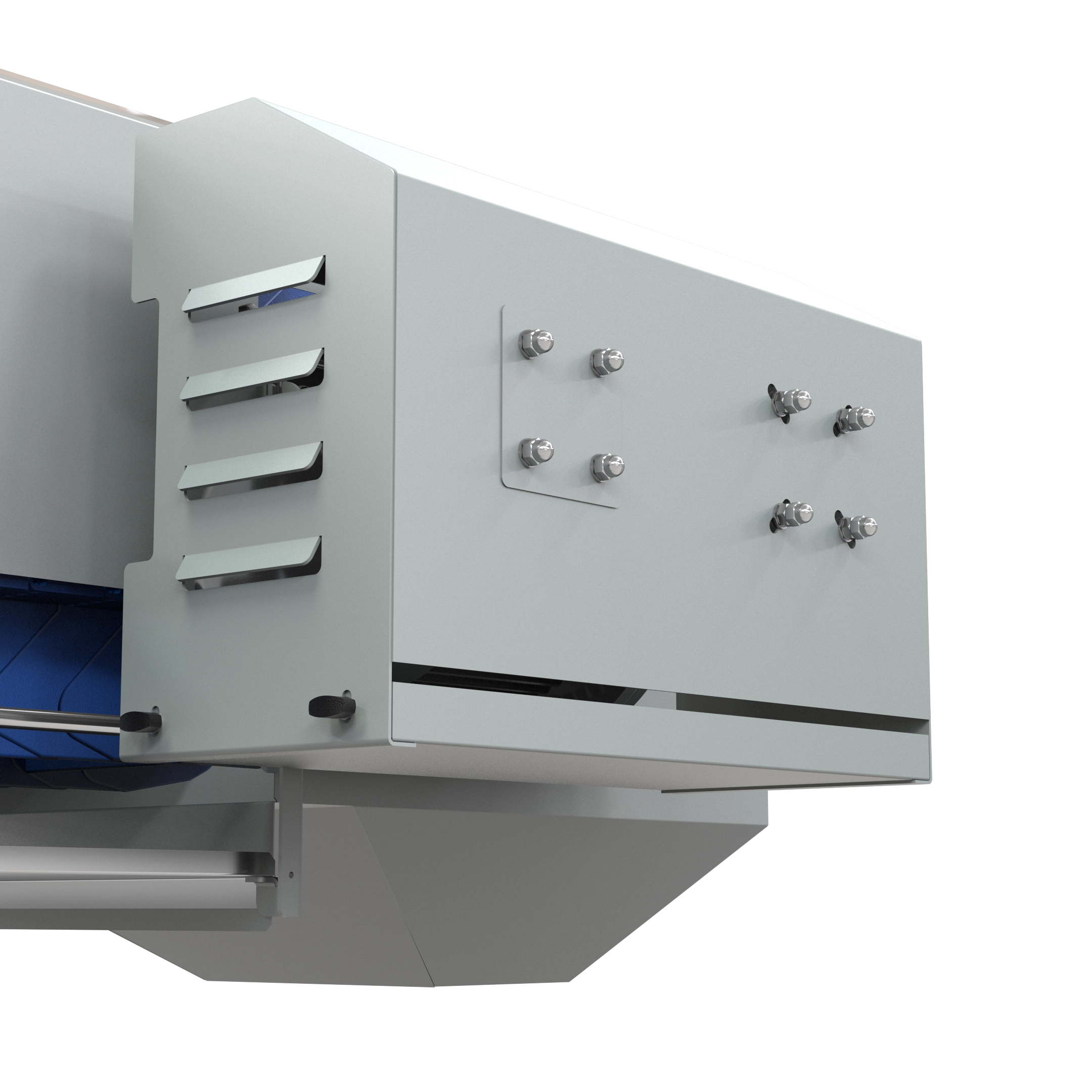

В качестве дополнительных решений могут использоваться верхний кожух, поддон, стандартный вибробункер или вибробункер для хрупких продуктов.

Принцип работы

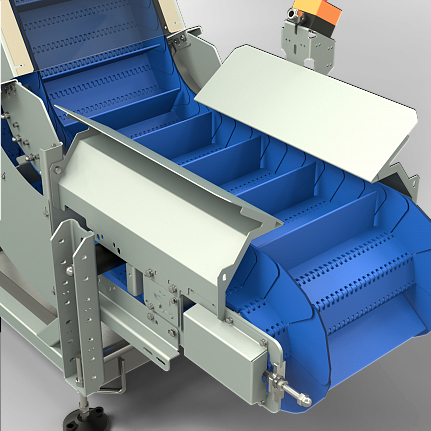

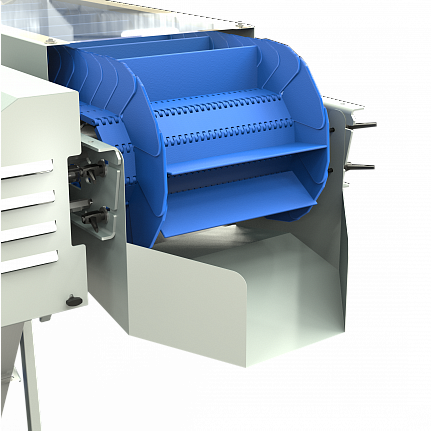

Продукт загружается в вибробункер, откуда равномерно подаётся в ковши транспортёра. Ковши перемещают продукт по Z-образной траектории: от нижней загрузочной зоны через вертикальный подъём к зоне выгрузки на дозатор.

Такая схема помогает синхронизировать подачу продукта с работой дозатора и упаковочной машины. Скорость и конфигурация подбираются под требуемую производительность комплекса и свойства продукта.

Максимальная высота подачи продукта составляет до 3150 мм. Кинематическая производительность — до 60 л/мин. Подключение — 220 В, 50 Гц. Установленная мощность — 0,3–0,6 кВт.

Практическая выгода: транспортёр снижает ручную загрузку дозатора и помогает поддерживать равномерную подачу продукта на упаковочном участке.

Интеграция в упаковочную линию

Z-образный ковшовый транспортёр может устанавливаться перед дозирующим оборудованием в составе вертикальных упаковочных машин и фасовочно- упаковочных комплексов.

Оборудование подбирается с учётом высоты дозатора, расположения загрузочной зоны, направления подачи продукта, доступной производственной площади и требований к обслуживанию.

Транспортёр может использоваться вместе с дозирующим оборудованием , мультиголовочными дозаторами и вертикальными упаковочными машинами для сыпучих продуктов .

Рекомендуемая логика выбора: определить продукт, требуемую производительность, высоту подачи, тип дозатора, материал исполнения и дополнительные опции транспортёра.
