Термоусадочная линия ТУРБОПАК 261Т

Групповая упаковка в картонный трей с термоусадкой

ТУРБОПАК 261Т предназначена для автоматической групповой упаковки бутылок и банок из ПЭТ и стекла в термоусадочную плёнку с установкой продукции в картонный трей.

Линия формирует блоки форматов 2×3 и 3×4, изготавливает картонный трей, размещает в нём продукцию, выполняет обвивку плёнкой и последующую термоусадку. Такое решение применяется там, где групповая упаковка должна быть более устойчивой, аккуратной и удобной для складирования, паллетирования и транспортировки.

Ключевое отличие ТУРБОПАК 261Т: линия оснащается формирователем картонного трея и клеевой станцией, поэтому подходит для упаковки бутылок и банок не просто на подложку, а именно в картонный трей.

Полезно: вся линейка термоусадочного оборудования TAURAS-FENIX представлена в разделе термоусадочное оборудование ТУРБОПАК .

Для каких задач подходит ТУРБОПАК 261Т

ТУРБОПАК 261Т выбирают для автоматизации групповой упаковки бутылочной и баночной продукции, когда требуется не только обвивка термоусадочной плёнкой, но и формирование картонного трея под готовый блок.

• групповая упаковка стеклянных бутылок;
• групповая упаковка ПЭТ-бутылок;
• групповая упаковка стеклянных банок;
• групповая упаковка алюминиевых банок;
• формирование блоков 2×3;
• формирование блоков 3×4;
• формирование картонного трея;
• установка продукции в картонный трей;
• фиксация трея с помощью клеевой станции;
• автоматическая обвивка блока термоусадочной плёнкой;
• термоусадка в двухзонном модуле;
• подготовка продукции к складированию, паллетированию и транспортировке;
• работа в составе высоконагруженных линий групповой упаковки.

Принцип работы линии

Продукция поступает на подающий транспортёр, где выполняется разделение рядов. Для подготовки потока к дальнейшему формированию блока линия оснащается системой разделения рядов «ворошитель» или «стрелка».

После разделения бутылки или банки поступают в формирователь блока. Оборудование собирает продукцию в заданный формат 2×3 или 3×4, после чего блок передаётся в зону формирования картонного трея.

Формирователь картонного трея изготавливает лоток под групповой блок, а клеевая станция фиксирует конструкцию. Далее блок в трее поступает в упаковочный модуль, где выполняется обвивка термоусадочной плёнкой.

После упаковочного модуля продукция проходит через двухзонный термоусадочный модуль. Плёнка усаживается по форме блока и дополнительно фиксирует групповую упаковку для дальнейшей логистики.

Практическая выгода: линия объединяет несколько операций в одном цикле: разделение рядов, формирование блока, изготовление картонного трея, нанесение клея, упаковку в плёнку и термоусадку.

Работа с картонным треем

Главное отличие ТУРБОПАК 261Т — наличие формирователя картонного трея и клеевой станции. Это позволяет получить более жёсткую и устойчивую групповую упаковку по сравнению с вариантом без картонного основания.

Картонный трей помогает сохранить геометрию блока, улучшить устойчивость продукции при перемещении, упростить складирование и сделать групповую упаковку более удобной для паллетирования.

Такая схема особенно актуальна для напитков, молочной продукции, соусов, масел и других продуктов в бутылках или банках, где важны устойчивость блока, аккуратный внешний вид и надёжность транспортной упаковки.

Важно: ТУРБОПАК 261Т нужно позиционировать именно как линию для упаковки в картонный трей, а не как стандартную термоусадочную машину для бутылок.

Форматы блоков 2×3 и 3×4

В карточке указаны два основных формата группового блока: 2×3 и 3×4. Эти форматы применяются для бутылочной и баночной продукции, когда нужно получить компактную групповую упаковку, удобную для складской обработки и дальнейшей транспортировки.

При подборе линии важно проверить тип тары, диаметр или размер основания, высоту, массу заполненной продукции, устойчивость блока, размер картонного трея, параметры клея, плёнки и требования к паллетированию.

Важно для подбора: формат 2×3 или 3×4 нужно согласовывать вместе с размером картонного трея, типом тары и требованиями к дальнейшей логистике.

Работа с бутылками и банками

ТУРБОПАК 261Т применяется для стеклянных бутылок, ПЭТ-бутылок, стеклянных банок и алюминиевых банок. Для такой продукции важны стабильная подача, корректное разделение рядов и точное формирование группового блока.

Линия подходит для производств, где продукция после розлива, укупорки, этикетировки или контроля должна поступать на участок групповой упаковки в стабильном автоматическом потоке.

При интеграции нужно учитывать тип тары, массу заполненного продукта, устойчивость на транспортёрах, скорость предыдущего оборудования, формат картонного трея и схему отвода готовой упаковки.

Термоусадочная плёнка и фиксация блока

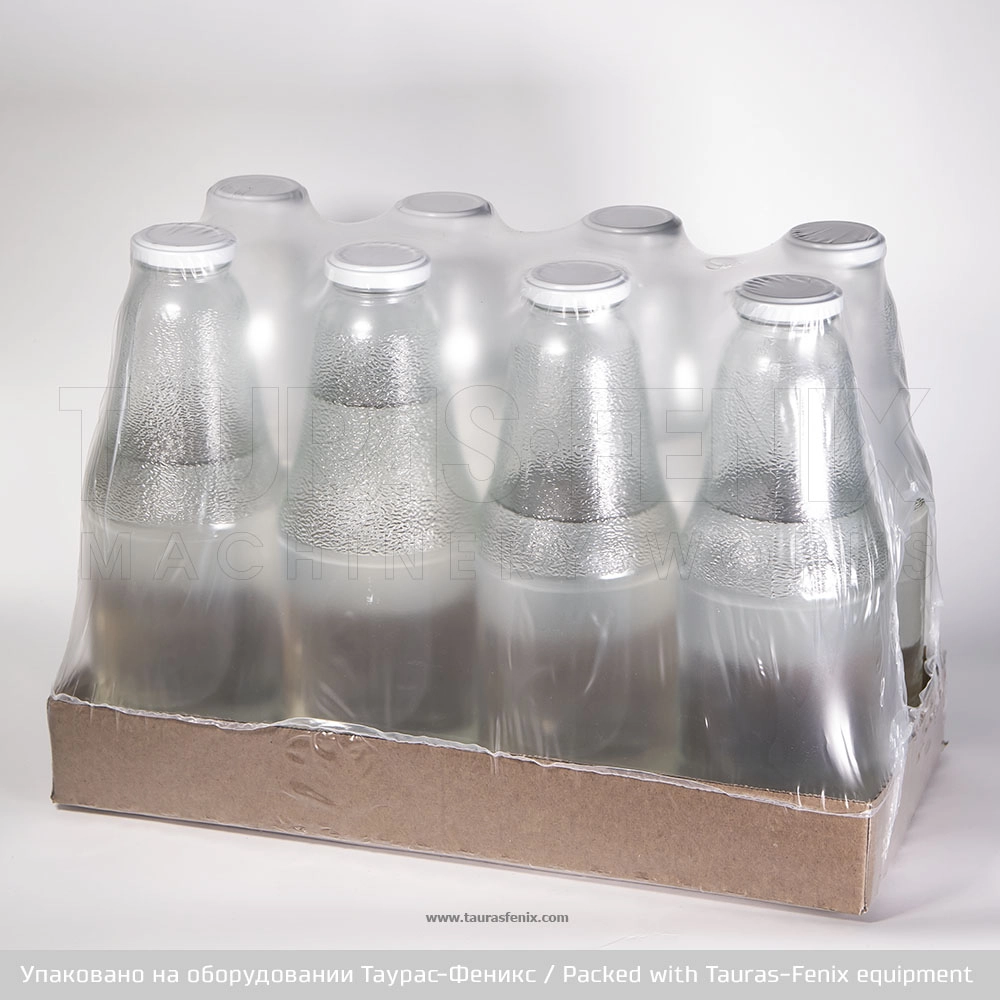

После установки продукции в картонный трей блок обвивается термоусадочной плёнкой. Термоусадка фиксирует продукцию, помогает сохранить геометрию групповой упаковки и повышает устойчивость блока при складировании и транспортировке.

Для корректной работы важно подобрать плёнку под формат блока, массу продукции, размер картонного трея и требуемую плотность обтяжки. Неправильно подобранная плёнка может ухудшить внешний вид упаковки и устойчивость блока.

Важно: картонный трей и термоусадочная плёнка работают как единая транспортная упаковка: трей задаёт жёсткость и основание, плёнка фиксирует продукцию внутри блока.

Двухзонный термоусадочный модуль

В составе линии используется термоусадочный модуль 2-зонного исполнения. Такая компоновка позволяет последовательно прогревать плёнку и формировать аккуратную групповую упаковку после прохождения блока через зону усадки.

Наличие двухзонного модуля особенно важно для групповой упаковки в картонный трей, так как требуется равномерно усадить плёнку вокруг блока без нарушения геометрии трея и расположения продукции.

Отличие от ТУРБОПАК 261 и ТУРБОПАК 261 П

ТУРБОПАК 261 — базовая автоматическая линия для групповой упаковки бутылок в термоусадочную плёнку. ТУРБОПАК 261 П отличается возможностью работы с картонной подложкой. ТУРБОПАК 261Т идёт дальше: линия формирует именно картонный трей и оснащается клеевой станцией.

Поэтому ТУРБОПАК 261Т нужно раскрывать как более комплексное решение для групповой упаковки, где важны не только плёнка и блок, но и картонный лоток, жёсткость упаковки, устойчивость при логистике и презентабельный внешний вид готовой группы.

Логика выбора: без подложки — ТУРБОПАК 261; с картонной подложкой — ТУРБОПАК 261 П; с формированием картонного трея и клеевой станцией — ТУРБОПАК 261Т.

Интеграция в производственную линию

ТУРБОПАК 261Т может использоваться в составе линии после розлива, укупорки, этикетировки и контроля продукции. Линия подходит для производств, где требуется автоматизировать участок групповой упаковки перед складированием, паллетированием или отгрузкой.

При интеграции важно согласовать скорость подачи продукции, формат блока, размеры картонного трея, работу клеевой станции, тип отводящего транспортёра, необходимость рольганга, охлаждение продукта и дальнейший маршрут готовой упаковки.

Технические параметры

В текущем текстовом выводе карточки подтверждены назначение линии, форматы блоков 2×3 и 3×4, работа с бутылками и банками из ПЭТ и стекла, установка продукции в картонный трей, наличие системы разделения рядов, формирователя блока, формирователя картонного трея, клеевой станции, упаковочного модуля и двухзонного термоусадочного модуля.

Числовые технические характеристики в доступном текстовом выводе страницы не раскрыты. Перед заполнением технической таблицы нужно отдельно проверить параметры в карточке Битрикс или в технической документации: производительность, габариты блока, параметры плёнки, размер термотуннеля, мощность, расход воздуха, габариты и массу линии.

Не подставлять автоматически: параметры ТУРБОПАК 261 или ТУРБОПАК 261 П нельзя переносить в карточку ТУРБОПАК 261Т без проверки, потому что модификация с формированием трея и клеевой станцией может иметь другие габариты, компоновку и производительность.

Когда стоит выбрать ТУРБОПАК 261Т

ТУРБОПАК 261Т стоит выбирать, если производству нужна автоматическая групповая упаковка бутылок или банок в картонный трей с последующей термоусадкой.

Модель подходит для высоконагруженных линий, где важны устойчивость группового блока, аккуратный внешний вид, автоматическое формирование картонного трея, работа с клеевой станцией и подготовка продукции к дальнейшей складской и транспортной логистике.

Рекомендуемая логика подбора: сначала определить тип тары, формат блока, размер картонного трея, требования к клеевой фиксации, параметры плёнки, скорость линии и маршрут отвода готовой упаковки, затем согласовать комплектацию ТУРБОПАК 261Т.
